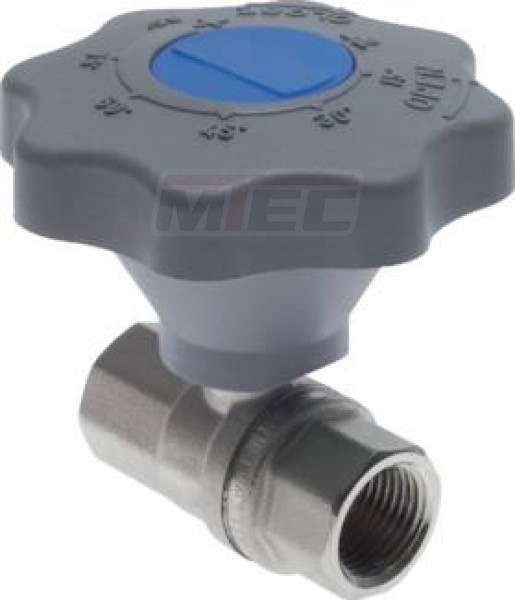

Sanftschluss Kugelhähne DVGW geprüft (PN 5/MOP 5)
Art.Nr. 100008
Sanftschluss Kugelhähne DVGW geprüft (PN 5/MOP 5), EN 331, bis PN 50
Werkstoffe:
Körper: Messing verchromt,
Kugel: Messing hartverchromt,
Dichtung: Teflon, Griff: GFK- Drehgriff (360° drehbar)
Temperaturbereich: -10°C bis max. +110°C
Einsatzbereich: Wasser, Luft, neutrale Gase,
Öle, Lösungsmittel, nicht aggressive Fl
Werkstoffe:
Körper: Messing vernickelt,
Kugel: Messing hartverchromt,
Dichtung: PTFE, Griff: GFK- Drehgriff (360° drehbar)
Temperaturbereich: -15°C bis max. +120°C, Gas: -20°C bis max. +60°C
Einsatzbereich: Trinkwasser (DVGW zertifiziert bis PN 10),
bei Gas bis PN 5 bar/MOP 5, bei Trinkwasser bis PN 10 bar/MOP 10
Wasser, Luft, neutrale Gase, Öle, Lösungsmittel,
nicht aggressive Flüssigkeiten,
Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis PN 5)
Um den Kugelhahn zu öffnen bzw. zu schließen, ist eine Drehung des Griffes um 360° notwendig.
Daher ist ein besonders langsames Öffnen und Schließen möglich: Druckstöße werden vermieden.
Die Skala erlaubt eine reproduzierbare Durchflussregelung
Werkstoffe:
Körper: Messing verchromt,
Kugel: Messing hartverchromt,
Dichtung: Teflon, Griff: GFK- Drehgriff (360° drehbar)
Temperaturbereich: -10°C bis max. +110°C
Einsatzbereich: Wasser, Luft, neutrale Gase,
Öle, Lösungsmittel, nicht aggressive Fl
Werkstoffe:
Körper: Messing vernickelt,
Kugel: Messing hartverchromt,
Dichtung: PTFE, Griff: GFK- Drehgriff (360° drehbar)
Temperaturbereich: -15°C bis max. +120°C, Gas: -20°C bis max. +60°C
Einsatzbereich: Trinkwasser (DVGW zertifiziert bis PN 10),
bei Gas bis PN 5 bar/MOP 5, bei Trinkwasser bis PN 10 bar/MOP 10
Wasser, Luft, neutrale Gase, Öle, Lösungsmittel,
nicht aggressive Flüssigkeiten,
Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis PN 5)
Um den Kugelhahn zu öffnen bzw. zu schließen, ist eine Drehung des Griffes um 360° notwendig.
Daher ist ein besonders langsames Öffnen und Schließen möglich: Druckstöße werden vermieden.
Die Skala erlaubt eine reproduzierbare Durchflussregelung

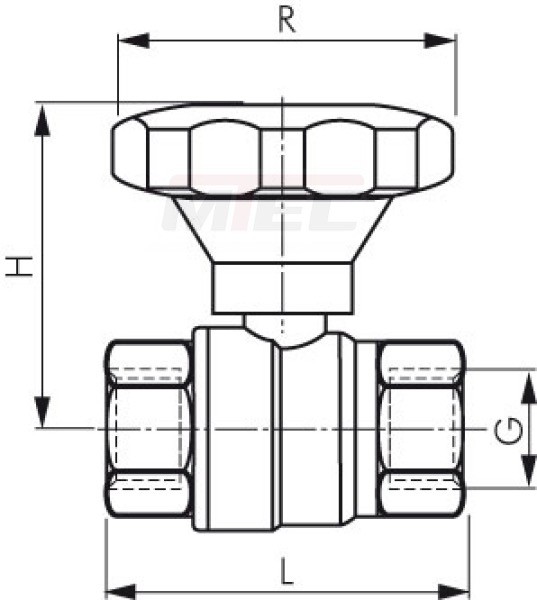

| Nennweite | Gewinde | Betriebsdruck | L | R | H | Werkstoff | ArtNr | |||
|---|---|---|---|---|---|---|---|---|---|---|
| DN 8 | Rp 1/4" | 50 Bar | 49,0 mm | 83 mm | 63 mm | MSV | 216531 | |||
| DN 10 | Rp 3/8" | 50 Bar | 49,5 mm | 83 mm | 63 mm | MSV | 204266 | |||
| DN 15 | Rp 1/2" | 40 Bar | 61,0 mm | 83 mm | 70 mm | MSV | 204059 | |||
| DN 20 | Rp 3/4" | 40 Bar | 69,5 mm | 83 mm | 76 mm | MSV | 204229 | |||
| DN 25 | Rp 1" | 32 Bar | 84,0 mm | 83 mm | 80 mm | MSV | 203968 | |||
| DN 32 | Rp 1-1/4" | 25 Bar | 98,0 mm | 130 mm | 110 mm | MSV | 204022 | |||
| DN 40 | Rp 1-1/2" | 25 Bar | 108,0 mm | 130 mm | 116 mm | MSV | 203994 | |||
| DN 50 | Rp 2" | 20 Bar | 130,0 mm | 130 mm | 123 mm | MSV | 204129 |
