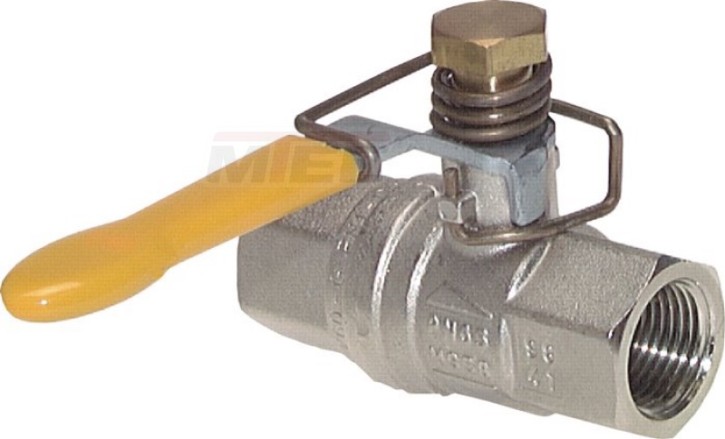

Kugelhähne mit Federrückstellung
Art.Nr. 100006
Kugelhähne mit Federrückstellung
Werkstoffe:
Gehäuse: Messing vernickelt,
Kugel: Messing hartverchromt,
Dichtung: Teflon / Viton, Feder: 1.4310,
Griff: Stahl verzinkt, silikonfrei gefertigt
Temperaturbereich: -20°C bis max. +170°C (abhängig vom Betriebsdruck)
Baulänge nach DIN 3202
Werkstoffe:
Gehäuse: Messing vernickelt,
Kugel: Messing hartverchromt,
Dichtung: Teflon / Viton, Feder: 1.4310,
Griff: Stahl verzinkt, silikonfrei gefertigt
Temperaturbereich: -20°C bis max. +170°C (abhängig vom Betriebsdruck)
Baulänge nach DIN 3202

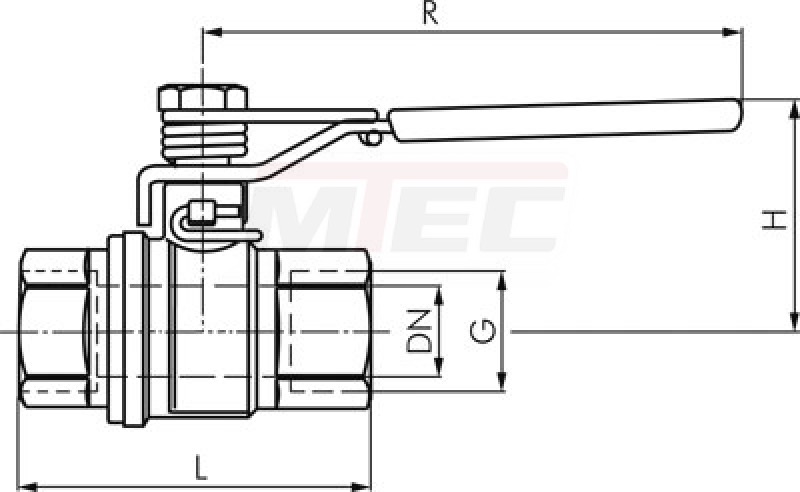

| Gewinde | Betriebsdruck | Nennweite | L | R | H | Werkstoff | ArtNr | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Rp 1/4" | 65 Bar | DN 8 | 50 mm | 100 mm | 40 mm | MSV | 216530 | |||
| Rp 3/8" | 65 Bar | DN 10 | 60 mm | 100 mm | 40 mm | MSV | 204247 | |||
| Rp 1/2" | 65 Bar | DN 15 | 75 mm | 100 mm | 43 mm | MSV | 204041 | |||
| Rp 3/4" | 40 Bar | DN 20 | 80 mm | 120 mm | 51 mm | MSV | 204217 | |||
| Rp 1" | 40 Bar | DN 25 | 90 mm | 120 mm | 55 mm | MSV | 203958 | |||
| Rp 1-1/4" | 30 Bar | DN 32 | 110 mm | 158 mm | 75 mm | MSV | 204013 | |||
| Rp 1-1/2" | 30 Bar | DN 40 | 120 mm | 158 mm | 81 mm | MSV | 203985 | |||
| Rp 2" | 30 Bar | DN 50 | 140 mm | 158 mm | 88 mm | MSV | 204120 |
